Miniserver Compact

Loxone Miniserver Compact – Centraal Brein voor Slimme Automatisering

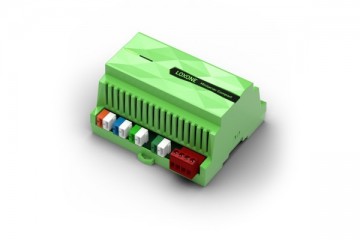

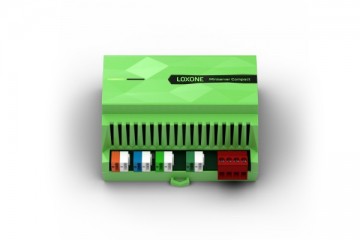

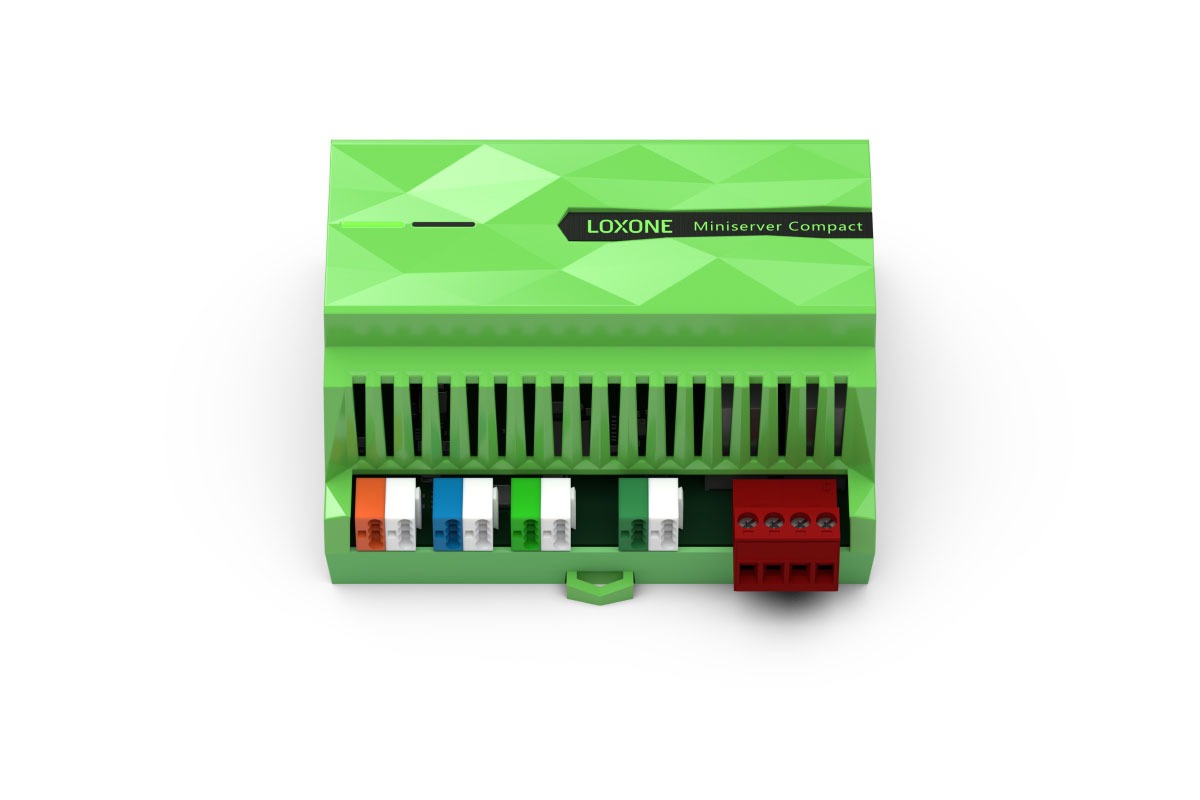

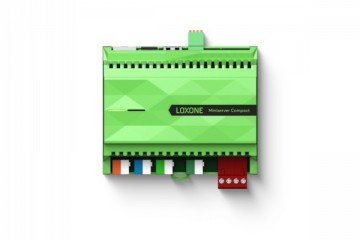

De Loxone Miniserver Compact (art. 100512) is een krachtige en compacte centrale controller, speciaal ontworpen voor kleinere verdeelkasten. Dankzij het geïntegreerde ontwerp bespaart deze oplossing ruimte zonder in te boeten op functionaliteit. Hij combineert vier digitale ingangen, twee potentiaalvrije relaisuitgangen en meerdere Loxone-technologieën – ideaal voor slimme woningen, hotels of compacte automatiseringsprojecten.

Technologieën aan Boord

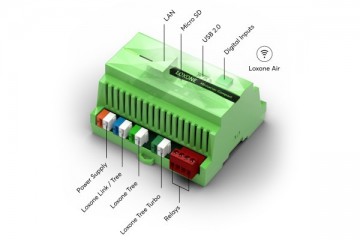

De Miniserver Compact beschikt over diverse geïntegreerde interfaces:

• Loxone Tree: tot wel 50 Tree-apparaten kunnen worden aangesloten voor bekabelde sensoren en actuatoren.

• Loxone Tree Turbo: tot 10 Tree Turbo-apparaten voor high-performance toepassingen, bijvoorbeeld audio.

• Loxone Air: tot 128 draadloze Air-apparaten ondersteunen een flexibel, draadloos netwerk.

• Loxone Link: deze interface kan via software worden omgeschakeld naar Tree-modus, en ondersteunt maximaal 30 Extensions of 50 Tree-apparaten.

Bovendien is de software van de Audioserver geïntegreerd — de Miniserver Compact fungeert dus ook als multimedia-hub.

Technische Specificaties

• Afmetingen: 106,4 × 88 × 59 mm (6 modules)

• Voedingsspanning: 12 … 30 V DC (relais werken vanaf 19,2 V)

• Vermogen: typische stroomopname 2,4 W, piek tot 4,3 W, max. verliesvermogen 8,4 W

• Digitale ingangen: 4 stuks, bruikbaar ook als frequentieteller (1–500 Hz)

• Relaisuitgangen: 2 droge (potential-free) relaiscontacten, maximaal 16 A bij 250 V AC of 30 V DC

Interfaces en Connectiviteit

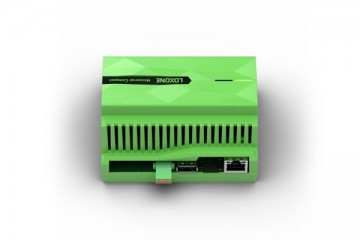

• LAN-poort: voor programmatie en verbinding met het Loxone-configuratieprogramma.

• USB-interface: ondersteunt externe opslagapparaten om muziekbestanden op te slaan en te streamen via de Audioserver-functionaliteit.

• MicroSD-kaartslot: hierop staat het besturingssysteem en de gebruikersconfiguratie van Loxone; de kaart is vervangbaar.

Capaciteit Uitbreiding

Dankzij de ingebouwde Link- en Tree-interfaces is de Miniserver Compact zeer schaalbaar. Je kunt tot 30 Loxone Extensions koppelen via Link, of maximaal 50 Tree-apparaten bij gebruik van de Tree-interface. Voor audio-intensieve toepassingen biedt Tree Turbo ruimte voor 10 extra componenten.

Toepassingen

De Miniserver Compact is ideaal in situaties waar ruimte schaars is, bijvoorbeeld in kleinere verdeelkasten in residentiële woningen, hotelkamers of modulaire gebouwen. Door de geïntegreerde Air-functie kun je draadloze apparaten gebruiken zonder extra hardware, en dankzij de Audioserver-software transformeert dit apparaat in een volwaardige mediabesturingseenheid.

Belangrijke Opmerkingen

• Voor de werking van de Loxone Air-interface is een externe antenne vereist (bijv. SMA Antenne 4dBi 868 MHz).

• Door zijn energiezuinige ontwerp verbruikt de Miniserver Compact weinig stroom, wat bijdraagt aan efficiëntie in je installatie.

• Bij grotere projecten of extra functionaliteit kunnen Loxone Extensions of aanvullende Tree-apparaten eenvoudig worden toegevoegd.

Bekijk de technische informatie en de installatiehandleiding op de website van Loxone:
 - Datasheet
 - Folder
